External Dimensions
A - Length of roof
B - Body length at floor level
C - Body length including bay
D - Width at floor level
E - Width including gutters
F - Width including barge boards
G - Height to roof apex
H - Floor Square meters
All measurements in mm

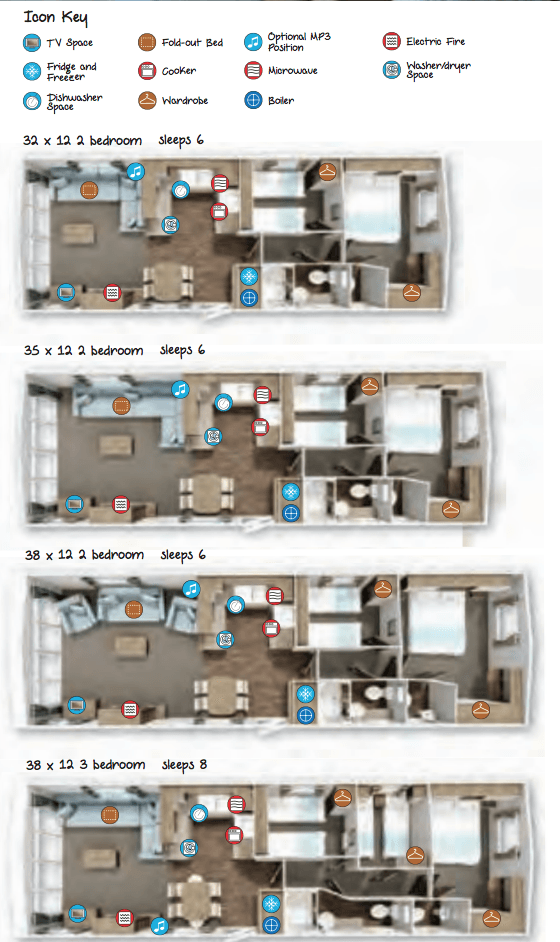

| Range | A | B | C | D | E | F | G | H |
| Avonmore 32 x 12 2 bed sleeps 6 | 10505 | 10070 | 10070 | 3722 | 4002 | 4022 | 3391 | 36m2 |
| Avonmore 35 x 12 2 bed sleeps 6 | 11455 | 11020 | 11020 | 3722 | 4002 | 4022 | 3391 | 39m2 |
| Avonmore 38 x 12 2 bed sleeps 6 | 12369 | 11934 | 11934 | 3722 | 4002 | 4022 | 3391 | 43m2 |
| Avonmore 38 x 12 3 bed sleeps 8 | 12369 | 11934 | 11934 | 3722 | 4002 | 4022 | 3391 | 43m2 |
The above dimensions are subject to manufacturing tolerance variations.
